近年來，城市地鐵線網規模不斷擴大，為滿足城市軌道交通網絡化建設的要求，研究并解決城軌供電系統資源網絡化共享問題、線網級能源調度問題具有重要研究意義。目前，對于集中式供電，多數城市已實施不同線路主變電所資源共享工程；而對于分散式供電，各線路供電系統仍保持單線獨立配置，尚未實現不同線路外部電源資源共享。此外，分散式供電系統實際運行中，存在部分10kV外部電源遲遲不能投入的問題，導致某電源開閉所退出后，本線路供電系統存在支援供電能力不足的情況。

因此，針對已有線路分散式供電系統，工程中提出在同換乘站處不同線路的變電所間設置聯絡開關線路，緊急情況下利用相鄰線路外部電源進行支援供電，恢復本線路失電區域的正常供電。但該工程背景下，網絡化支援供電方案的選擇尚缺少理論指導，網絡化支援供電方式對故障恢復的影響尚不明確，網絡化運營工程實施的可行性、必要性尚缺少實例分析。

目前，配電網故障恢復優化問題已有許多研究成果，主要求解方法有啟發式搜索方法和智能優化方法。在前人工作的基礎上，結合城軌供電系統的基本要求和總體功能，從調度快速性和運行經濟性兩個方面出發，西南交通大學等單位的研究人員提出一種支援供電分層優化算法。第一階段以開關操作次數最少為目標，通過拓?fù)渌阉魃珊蜻x方案集；第二階段通過潮流計算檢驗候選方案的可行性，找出中壓系統附加損耗最小的恢復方案。

目前，基于復雜網絡理論進行拓?fù)浠Ｊ茄芯枯旊娋W(wǎng)、配電網、城市軌道交通路網拓?fù)浣Y(jié)構常用的方法。研究人員借鑒這些復雜網絡系統拓?fù)涞暮?jiǎn)化原則和表示形式，首先建立網絡化運營模式下的城軌供電系統拓?fù)淠Ｐ停蝗缓笤敿?xì)說明支援供電的優化目標、約束條件和分層優化求解過程；以五條線路的供電系統為分析實例，設計兩種故障模式，模擬所有故障情況并求解最優恢復方案，分析網絡化支援供電方式對城軌供電系統供電可靠性、調度快速性和運行經濟性的影響，同時也驗證了所提模型和算法的適用性。

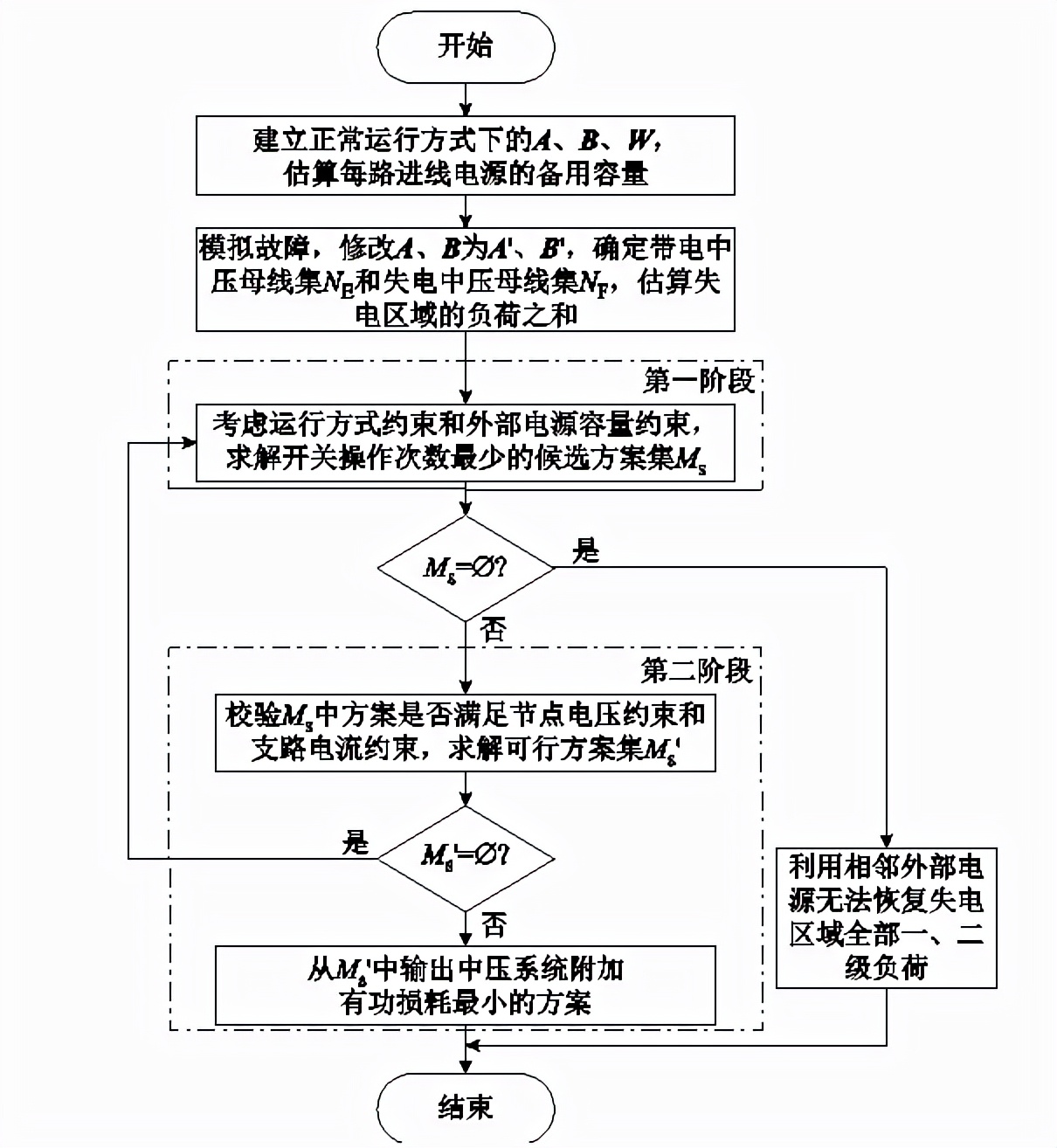

圖1 支援供電分層優化算法流程

研究人員最后得出以下結論：

1）基于本研究建立的城軌供電系統拓?fù)淠Ｐ涂赡M不同故障情況，利用本研究提出的支援供電多目標分層優化算法，既通過開關操作次數最少實現了調度快速的要求，又在該前提下通過中壓系統附加損耗最小保證了運行經濟的功能，快速給出開閉所退出引起單失電區域的最優故障恢復方案，為調度人員提供參考。

2）本研究以部分路網分散式供電系統為分析實例，網絡化運營模式下，一個開閉所退出且失電區域含換乘站時，通過相同次數的開關操作進行跨線支援供電后，中壓系統附加有功損耗最多可減小128.9kW。相鄰兩個開閉所同時退出且失電區域含換乘站時，單條線路供電系統內部支援能力不足的情況下，通過跨線支援供電均可恢復全部一、二級負荷供電。綜合不同故障模式下的各種故障情況，分析各換乘站處跨線支援供電的可行性和必要性，為分散式城軌供電系統網絡化運營工程的實施提供參考。

3）本研究采用的拓?fù)浣Ｋ悸?、支援供電模型、分層?yōu)化算法同樣適用于集中式供電系統。實現線網級能源調度是智能城軌能源系統的研發方向之一，因此，在新建線路集中式供電系統的設計過程中，基于本研究方法，在考慮換乘站實施網絡化運營工程、故障情況下網絡化支援供電的背景下，如何合理配置主變電所中主變壓器容量，可以在保證供電可靠性的前提下降低工程整體投資是下一步待研究?jī)?nèi)容。

以上研究成果發表在2021年第11期《電工技術學報》，論文標題為“基于分層優化的分散式城軌供電系統網絡化支援供電”，作者為劉煒、謝文君 等。
