導語

本研究針對電力市場下的新能源發電技術，以經濟性為目標，實現市場機制下混合能源系統的容量?jī)?yōu)化配置。

項目研究背景

近年來，在市場環境下進行電力改革已成為我國電力行業的發展趨勢，同時，隨著新能源技術的快速發展，如何將新能源電力引入現階段的電力市場并提高新能源發電的經濟性是當前新能源研究的一大課題。由多種可再生能源電站（風電、水電、光伏發電等）有機結合而成的混合能源系統則被視為實現這一目標的重要手段。

此外，在一些可再生能源豐富但當?shù)嘏潆娫O(shè)施并不完善的地域，建立并網混合能源系統是補充用電需求、滿足供電安全的有效方法?？紤]到當前電力市場發電側的激烈競爭，如何對混合能源系統進行容量?jī)?yōu)化配置使其在電力市場中更具競爭力是新能源企業與投資的關鍵。

目前對混合能源系統的研究主要集中在風光混合系統的運行及容量?jī)?yōu)化問題上，考慮到我國西部省份豐富的水力資源以及水光互補特性，將水電這一成熟的清潔能源整合到系統中無疑對混合能源系統在我國的發展具有重要意義。

本研究依托于國家重點研發計劃在四川小金縣示范區的水光儲系統，探討存在外部大電網供電基礎上并網的水光儲系統容量配置問題。

論文所解決的問題及意義

為填補目前以小水電站為主體的混合能源系統研究空白，本文建立在我國西南地區特有的資源：光伏電、小水電和抽水蓄能為主體的混合能源系統上，綜合考慮新能源發電原理與歷史全年數據，建立三個主體電站組成的混合能源系統模型。

基于此，提出雙層規劃模型，探索混合能源系統投資成本與售電收益之間的關系，得出具有最大經濟效益的系統容量?jī)?yōu)化配置。

論文方法及創新點

針對以光伏電站、小水電站和抽水蓄能電站為主體的混合能源系統，本研究首先建立包含三個主體電站的混合能源系統模型；其次，為平衡系統的投資成本及運行收益之間的博弈關系。

本研究提出采用雙層規劃模型來解決混合能源系統的容量?jī)?yōu)化配置問題。其中：

1）建立以系統投資成本最小為優化目標的上層目標函數，而在研究投資成本時，傳統的研究方法中很少考慮投資成本規模效應，即生產規模增大帶來的邊際成本遞減，本研究在計算混合能源系統建造總成本時，為更加精確地貼合實際將這一效應納入了模型中；

2）建立系統優化運行年售電收益最大為下層目標函數。

相較于其他研究，本文采用了不同的上、下層求解算法。上層混合能源系統規劃問題具有強非線性特性，啟發式算法是當前解決該問題的較好選擇。

本文采用了線性遞減慣性權重粒子群(Linearly Decreasing Inertia Weight, LDIW)算法對其進行求解，并對比其他算法證明其優越性，而下層運行問題則運用序列二次規劃(Sequential Quadratic Programming, SQP)算法進行求解。

利用LDIW算法和SQP算法求解文中的雙層規劃模型的具體流程圖如圖1所示。

圖1 混合能源系統雙層規劃模型求解流程

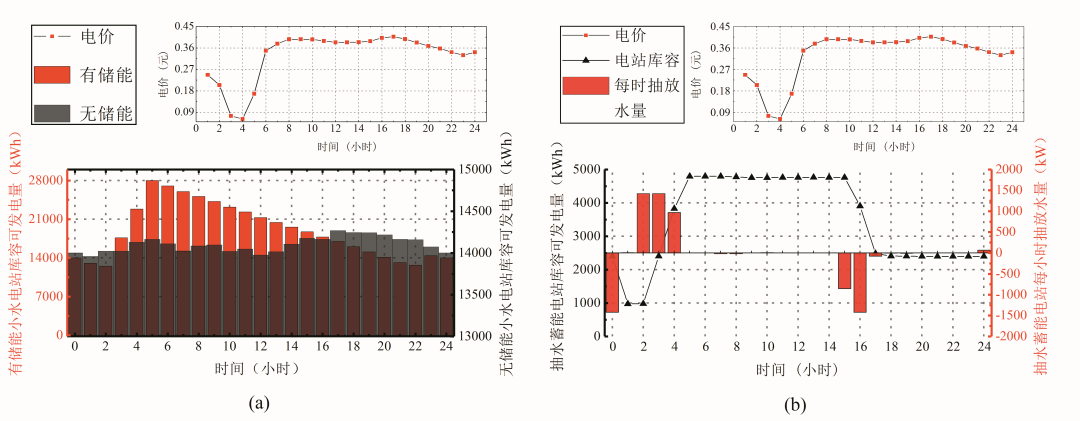

研究人員通過展示混合能源系統中最優容量的小水電站在有儲能方式與無儲能方式下優化運行的結果對比（圖2a）和有儲能方式時最優容量的抽水蓄能電站的運行結果（圖2b），證實雙層規劃模型優化系統運行的有效性，如圖2所示。

同時，通過有儲能方式與無儲能方式下混合能源系統在建造周期內獲得的經濟效益對比，表明容量?jī)?yōu)化配置方法的有效性，如圖3所示。

圖2 (a) (b)

圖3 兩種模式下混合能源系統的經濟效益

為衡量本文中提出的雙層規劃模型中利用LDIW算法求解上層問題的優越性及效率，采用粒子群(Particle Swarm Optimization, PSO)算法、遺傳算法(Genetic Algorithm, GA)求解并與之對比，見表1。

表1 各算法結果對比

結論

本研究以面向電力市場的新能源發電技術為基礎，建立由光伏電站、小水電站和抽水蓄能電站組成的混合能源系統模型，并基于該模型提出一種行之有效的混合能源系統容量?jī)?yōu)化配置方法。

研究表明：

1）以建設成本和運行收益作為上下層目標函數的雙層規劃模型，在對系統每小時運行優化的前提下研究系統的容量配置，同時考慮各個主體電站投資成本的規模效應，是提高電力市場下混合能源系統經濟性的有效方法。

2）相較于無儲能方式的系統，具備抽水蓄能電站的混合能源系統不僅可以很大程度上緩解水電站棄水情況，而且還體現出更優良的經濟性，在項目周期內獲得的經濟效益是無儲能方式下的2.6倍。

3）針對本文提出的雙層規劃模型，利用LDIW算法求解上層規劃問題對比利用PSO算法、GA算法，無論是在計算時間還是求解最優解上都更具有優越性。

引用本文

羅仕華, 胡維昊, 黃琦, 韓曉言, 陳哲. 市場機制下光伏/小水電/抽水蓄能電站系統容量?jī)?yōu)化配置[J]. 電工技術學報, 2020, 35(13): 2792-2804. Luo Shihua, Hu Weihao, Huang Qi, Han Xiaoyan, Chen Zhe. Optimization of Photovoltaic/Small Hydropower/Pumped Storage Power Station System Sizing under the Market Mechanism. Transactions of China Electrotechnical Society, 2020, 35(13): 2792-2804.
